การจัดการกฎ Container Firewall

คู่มือนี้เรียบเรียงสำหรับ Ruk-Com PaaS หน้าจอและตัวเลือกอาจแตกต่างตามเวอร์ชันและสิทธิ์ของบัญชี

ตรวจสอบ Environment, Region, สิทธิ์บัญชี และสำรองค่าปัจจุบันก่อนดำเนินการกับระบบจริง

วัตถุประสงค์

บทความนี้อธิบายการจัดการกฎ Container Firewall บน Ruk-Com Cloud PaaS โดยจัดลำดับขั้นตอนและจุดตรวจสอบสำหรับการนำไปใช้งานจริง

ก่อนเริ่มดำเนินการ

เข้าสู่ระบบด้วยบัญชีที่มีสิทธิ์จัดการ Environment ที่เกี่ยวข้อง
ตรวจสอบชื่อ Environment, Region และ Resource เป้าหมายก่อนบันทึกการเปลี่ยนแปลง
สำรองข้อมูลหรือกำหนดแผนย้อนกลับก่อนแก้ไขระบบ Production

ฟีเจอร์ Container Firewall ช่วยให้คุณสามารถควบคุมความพร้อมใช้งานของ Node ได้ทั้งจากภายในและภายนอก Platform โดยจะวิเคราะห์ Parameter ต่างๆ (เช่น แหล่งที่มาของคำขอขาเข้า Protocol Port Node เป้าหมาย ฯลฯ) เพื่อจัดการการเข้าถึง Container ของคุณได้อย่างยืดหยุ่นผ่านการตั้งค่ากฎการเชื่อมต่อที่จำเป็น

ภาพประกอบขั้นตอนการใช้งาน Ruk-Com Cloud PaaS

เคล็ดลับ:หากคุณต้องการจำกัดการเข้าถึง environment ในบัญชีเดียวคุณสามารถกำหนดค่าได้โดยอัตโนมัติผ่านฟีเจอร์การแยกเครือข่าย

การจัดการ Container Firewall ผ่าน UI

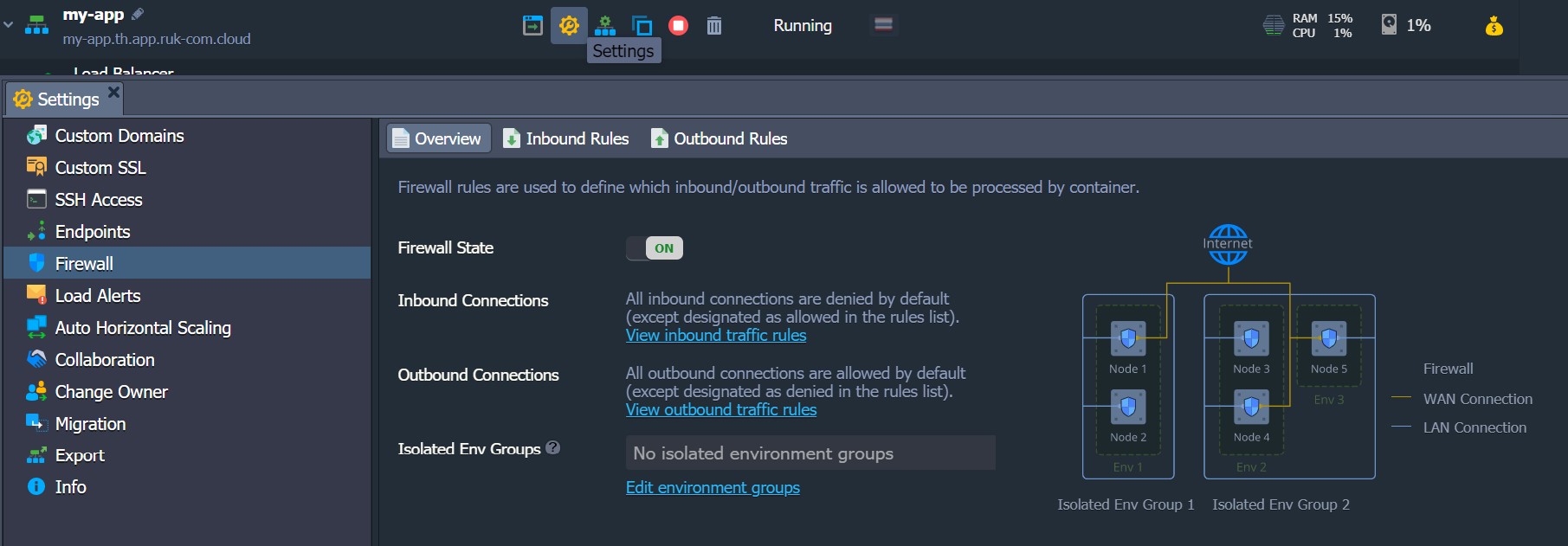

แต่ละ Node ที่ Ruk-Com cloud PaaS (ยกเว้น Container ที่ใช้Dockerและหน้าต่าง) ได้จัดเตรียมชุดของ firewall rules ที่สามารถตรวจสอบและจัดการได้ผ่าน user interface แบบกราฟิกที่ใช้งานง่าย ส่วนที่เหมาะสมสามารถเข้าถึงได้โดยคลิกที่ปุ่มการตั้งค่าถัดจาก environment ที่ต้องการและเลือกเมนูFirewall

หมายเหตุ:ความพร้อมใช้งานของUI ContainerFirewallขึ้นอยู่กับการตั้งค่าผู้ให้บริการ Host ของคุณ หากไม่มีส่วนนี้โปรดติดต่อผู้ให้บริการเพื่อเปิดใช้งานฟีเจอร์สำหรับบัญชีของคุณ

โดยมีแท็บดังต่อไปนี้:

ภาพรวม- ประกอบด้วยข้อมูลทั่วไปสำหรับฟีเจอร์อนุญาตให้เปลี่ยนสถานะ Firewall (ซึ่งเปิดใช้งานสำหรับ Container ทั้งหมดโดยค่าเริ่มต้น) และแสดง Isolated Env Groups ที่รวม Environment ปัจจุบันไว้
กฎขาเข้า- อนุญาตให้จัดการคำขอที่เข้ามา (ไม่ได้อยู่ในรายการที่ปฏิเสธโดยค่าเริ่มต้น)
กฎขาออก- อนุญาตให้ควบคุมการเชื่อมต่อขาออก (ไม่ได้อยู่ในรายการที่อนุญาตโดยค่าเริ่มต้น)

กฎของ Firewall เริ่มต้น

เมื่อคุณสร้าง Container ใหม่ระบบจะเติมกฎ Inbound และ Outbound บางส่วนโดยอัตโนมัติซึ่งจำเป็นสำหรับการใช้งาน Container ที่เหมาะสม

เคล็ดลับ:กฎเหล่านี้จะถูกดึงโดยอัตโนมัติตาม Portเปิดเผยจากตัวแปรที่มีชื่อเดียวกันในdockerfile ของ Imageโปรดดูรายละเอียดเพิ่มเติมเกี่่ยวกับการสร้าง docker image ด้วย Ruk-Com Cloud PaaS

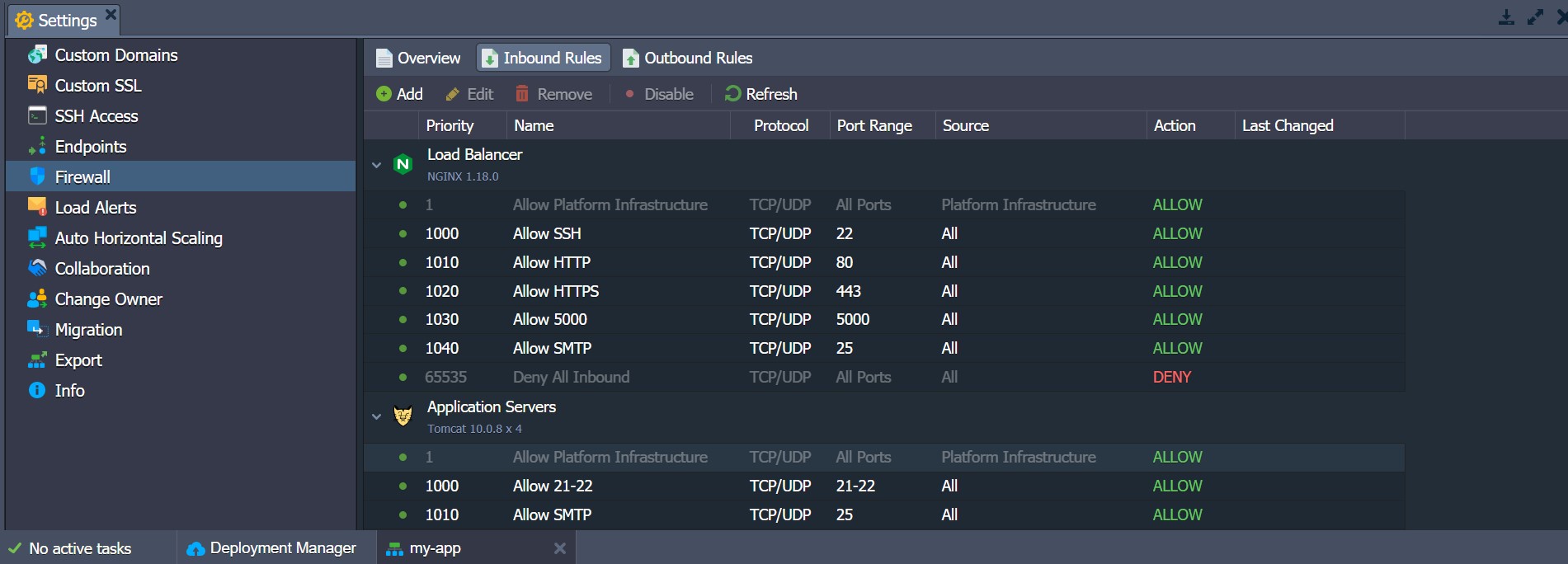

ในตัวอย่างนี้ Rule จะถูกจัดกลุ่มตาม Layer และมีโครงสร้างต่อไปนี้:

ช่องแรกสุดสีเทา (เช่น แก้ไขไม่ได้/ที่ควรปฏิบัติตามหลักกฎหมาย) มีลำดับความสำคัญสูงสุด(1)และอนุญาตให้โครงสร้างพื้นฐาน Ruk-Com cloud เข้าถึง Container จาก:
ผู้จัดเตรียม Platformเพื่อจัดการการดำเนินการภายในทั้งหมด (เช่น การตั้งรหัสผ่านใหม่, การกำหนดค่า, การดำเนินการ CS scripts, การสร้าง SSH key, และอื่นๆ)
SSH Gate และ Web SSHจัดเตรียมการเข้าถึงบริการที่เหมาะสม
ค่าเริ่มต้น (stack ที่เกี่ยวข้อง) และที่ผู้ใช้งานเพิ่มกฎ (โดยเจ้าของ environment หรือผู้ร่วมงาน)

หมายเหตุ:ใช้การเปลี่ยนแปลงกฎเริ่มต้นเฉพาะกรณีที่รู้ว่าคุณำอะไรอยู่เนื่องจากการบันทึกนี้จำเป็นต้องทำให้แน่ใจว่ามีการทำงานเฉพาะของ Stack ที่เหมาะสมเพื่อจัดเตรียมฟีเจอร์ที่รองรับ (เช่น อนุญาตสสส, HTTP, HTTPSหรือการเชื่อมต่อ FTP)

ช่องสีเทาที่ไม่สามารถแก้ไขได้ (เป็นอันสุดท้ายเสมอ เนื่องจากลำดับความสำคัญต่ำสุดที่ 65535) จะบล็อกการเชื่อมต่อขาเข้าซึ่งไม่ได้รับอนุญาตผ่านกฎที่กล่าวถึงข้างต้น

ขณะที่ทำงานกับ Container (เช่น การเพิ่ม mount points, การติดตั้ง FTP add-on และอื่นๆ) Platform สามารถเสริมกฎ Firewall โดยอัตโนมัติตามข้อกำหนดใหม่ ในตัวอย่างนี้แต่ละ record เริ่มต้นจะถูกเพิ่มด้วยขั้นตอนลำดับความสำคัญ 10 จุดเพื่อให้สามารถแทรกกฎที่กำหนดเองได้

การเพิ่มกฎเริ่มต้นของ Container

หากจำเป็น (เช่น สำหรับโซลูชันระบบอัตโนมัติ) คุณสามารถใช้ตัวแปรเจลาสติค_Portเพื่อกำหนด Port เองซึ่งควรเปิดผ่าน ContainerFirewall ระหว่างการสร้าง Node ที่เหมาะสม

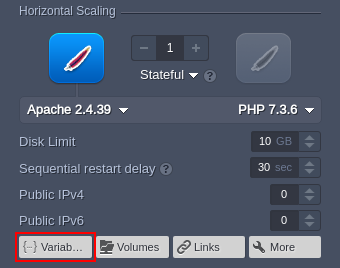

1. คลิกEnvironment ใหม่ใน Dashboard เลือก software stack ที่ต้องการและไปที่ตัวแปรเพื่อกำหนดค่า

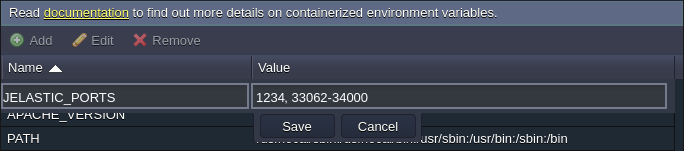

2. ระบุตัวแปร Ruk-Com PaaS_PORTS ใหม่ในรูปแบบต่อไปนี้:

"JELASTIC_PORTS": "{port1}, {port2}, ... , {portN}"

โดยที่{Port N}เป็น Port เฉพาะ (1234) หรือช่วง (33062-34000) ซึ่งจะถูกเปิดเผยภายในกฎ Firewall ขาเข้า (ผ่านทั้ง Protocol tcp และ udp) หลังจากสร้าง Container

หมายเหตุ:การเปลี่ยนแปลงเนื่องจากตัวแปร Ruk-Com PaaS_PORTS ถูกนำไปใช้เพียงครั้งเดียวระหว่างการติดตั้ง Node ดังนั้นกฎ Firewall ควรได้รับการจัดการด้วยตนเอง

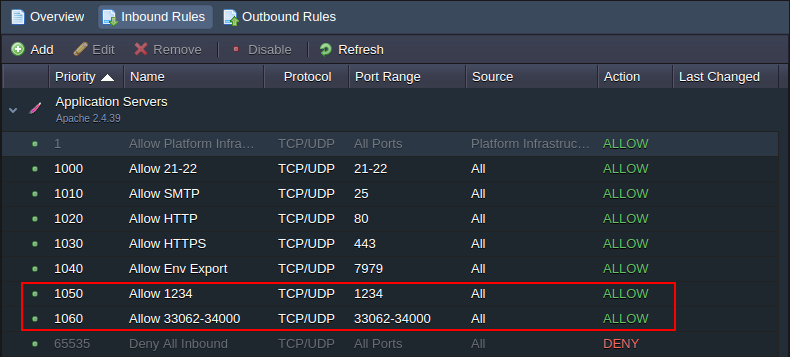

3. คุณสามารถตรวจสอบกฎ Firewall ของคุณหลังจากสร้าง environment

เคล็ดลับ:ด้านล่างนี้คุณสามารถตรวจสอบตัวอย่างเกี่ยวกับวิธีตั้งค่าตัวแปรนี้ผ่าน Cloud Scripting:

jpsType: install
name: JELASTIC_PORTS env variable
nodes:
  nodeType: apache2
  nodeGroup: cp
  env:
    JELASTIC_PORTS: 3306, 33061, 33062

การจัดการกฎ

เพื่อความสะดวกในการจัดการกฎ Firewall ที่มีอยู่แล้วและจัดเตรียมกฎใหม่ แผงควบคุมด้านบนจะประกอบชุดของปุ่ม คือAdd, Edit, Remove, Disable (Enable) และ Refresh

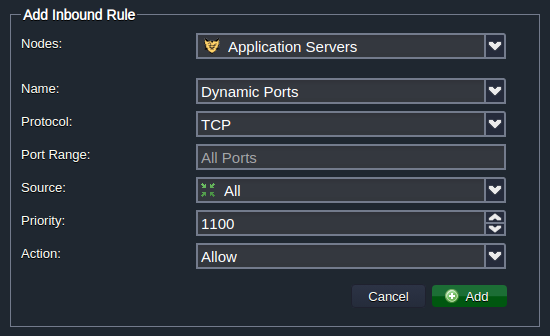

เมื่อเพิ่มกฎ Firewall ใหม่ Parameter ต่อไปนี้จะถูกกำหนด:

Node- เพื่อเลือก Layer environment ที่ต้องการ
ชื่อ- เพื่อตั้งชื่อบันทึก (สามารถขยายเพื่อเลือกจากค่าที่ตั้งล่วงหน้าที่ใช้กันทั่วไปได้)
พิธีสาร- เพื่อตั้งค่าประเภทของ Protocol ที่ต้องการ (TCP, UDP หรือ TCP/UDP)
ช่วง Port- เพื่อกำหนด Port เฉพาะ (เช่น 80) หรือช่วง (เช่น 1024-2048) ที่จะเปิด/ปิดสำหรับการเชื่อมต่อ เว้นฟิลด์นี้ว่างไว้เพื่อใช้กฎกับ Port ทั้งหมด
แหล่งที่มา- เพื่อเลือกคำขอต้นทาง:
IP Address(es) ที่กำหนดเอง - แยกรายการด้วยเครื่องหมายจุลภาคสำหรับ IPv4/IPv6 addresses และ CIDR blocks (เช่น 10.0.0.1, 10.0.0.0/24)
ช่วงที่กำหนดไว้ล่วงหน้า -ทั้งหมด, IPv4 ทั้งหมด, IPv6 ทั้งหมด, เครือข่ายท้องถิ่น, อินเทอร์เน็ต (การเข้าถึงสาธารณะ)
Environment Nodes - ประเภท Node (Layer) จาก environment ใดๆในบัญชี (กฎนี้จะถูกเสริม/ลดขนาดโดยอัตโนมัติด้วย IP ที่จำเป็นเมื่อ Layer ที่เหมาะสมถูกปรับขนาดเข้า/ออก)
ลำดับความสำคัญ- เพื่อกำหนดลำดับความสำคัญของกฎ (โดยที่กฎที่มีค่าต่ำกว่าจะถูกนำไปใช้ก่อน)
การดำเนินการ- เพื่อกำหนดการดำเนินการที่จำเป็นเมื่อได้รับคำขอจับคู่ (อนุญาตหรือปฏิเสธ)

หากตรงตามความจำเป็นในการแก้ไขกฎเริ่มต้นหรือกฎที่กำหนดเอง คุณจะสามารถปรับเปลี่ยน Parameter ที่อธิบายข้างต้นทั้งหมดได้ ยกเว้นช่อง Node (เช่น ไม่สามารถสลับ Layer เป้าหมายได้) นอกจากนี้ เพื่อวัตถุประสงค์ในการทดสอบคุณสามารถปิดใช้งานกฎบางกฎชั่วคราวและนำไปใช้ใหม่ได้ในภายหลังด้วยปุ่มปิดการใช้งาน/เปิดใช้งานปุ่มRefreshมีประโยชน์อย่างมากในการอัปเดตรายการกฎหลังจากการปรับ Server บางส่วน (เช่น การเปลี่ยนแปลง topology) โดยไม่จำเป็นต้อง RestartServer ทั้งหมด

กรณีการใช้งาน Firewall

การเข้าถึง Node ของคุณสามารถควบคุมได้ตาม Parameter คำขอ เช่น ที่อยู่ IP ของ Node ต้นทาง, การเชื่อมต่อ Protocol, Port และอื่นๆ ในคำแนะนำด้านล่างเราจะพิจารณาตัวอย่างง่ายๆของการบล็อกการเข้าถึง Container สำหรับ IP address โดยเฉพาะโดยนำไปใช้ผ่านวิธีใดวิธีหนึ่งต่อไปนี้:

หมายเหตุ:ก่อนทำตามคำแนะนำนี้ ตรวจสอบให้แน่ใจว่า Container ของคุณมี public IP address

นอกจากนี้เมื่อจัดเตรียมโซลูชันอัตโนมัติของวงจร Container คุณอาจต้องใช้การเปลี่ยนแปลง Firewall ที่จำเป็นผ่านRuk-Com PaaS API- ตรวจสอบรายการของวิธีการที่เหมาะสมที่ลิงก์ข้อมูลอ้างอิง

จำกัดการเข้าถึงผ่าน User Interface

ตามที่ได้แสดงไว้ข้างต้นบางส่วน Ruk-Com cloud จัดเตรียม GUI ที่ใช้งานง่ายและมีประสิทธิภาพในการจัดการ ContainerFirewall โดยตรงผ่าน Dashboard

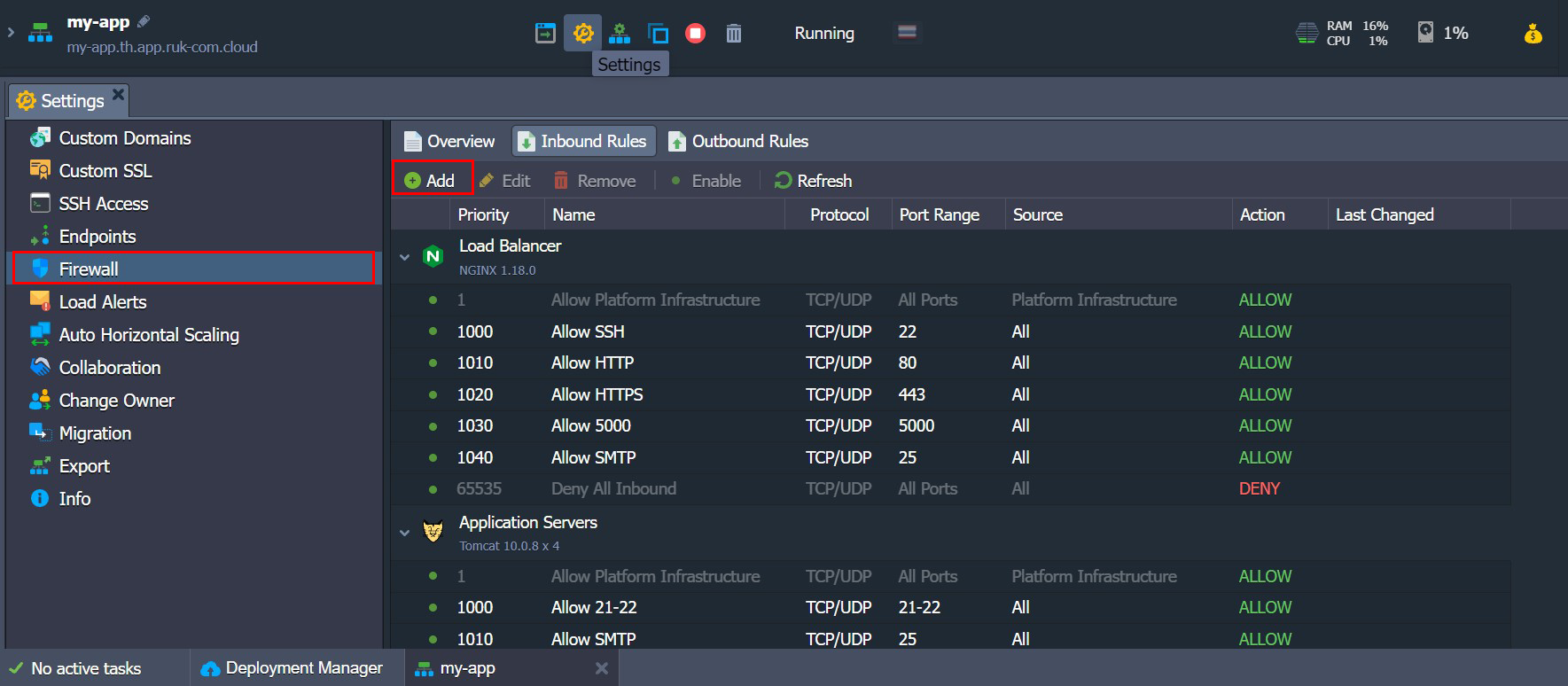

1. ในการเข้าถึงแผงควบคุมที่เหมาะสม ให้คลิกปุ่มการตั้งค่าถัดจาก environment ที่ต้องการและคลิกที่ส่วนของFirewall

เลือกแท็บกฎขาเข้าและคลิกปุ่มเพิ่ม(จะเห็นได้ชัดว่า ในการจัดการ TrafficContainer ภายนอกคุณต้องเลือกแท็บกฎขาออกแทน; โดยที่กฎ Parameter ทั้งหมดจะคล้ายกับ Parameter ที่อธิบายไว้ด้านล่าง)

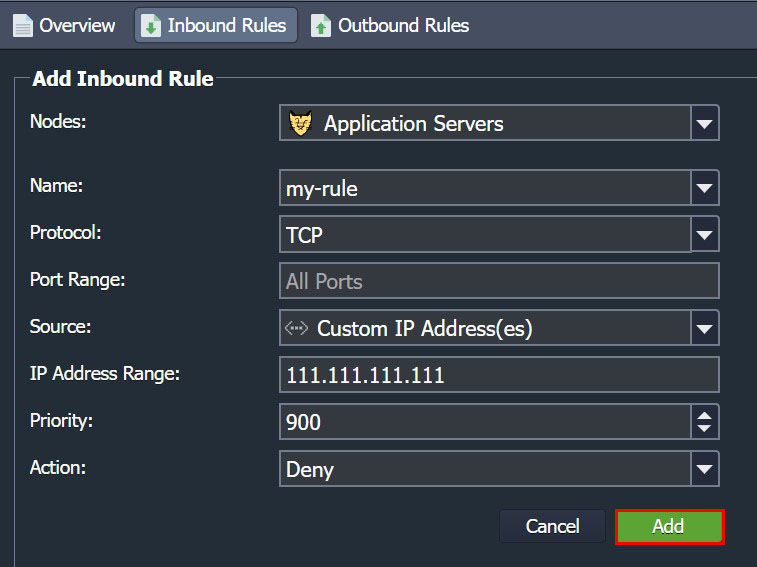

2. เมื่อเปิดเพิ่มกฎขาเข้าคุณสามารถกำหนดค่าเงื่อนไขใหม่สำหรับการประมวลผลคำที่เข้ามาโดย Container

หากต้องการปฏิเสธปฏิเสธการเชื่อมต่อจาก IP โดยเฉพาะ (ตามตัวอย่างกรณีการใช้งานที่เราแนะนำ) ให้กรอกข้อมูลในฟิลด์ดังต่อไปนี้

Node- เลือก Container เพื่อจำกัดการเข้าถึง (เช่น tomcat)
ชื่อ- ป้อนชื่อกฎที่ต้องการ (เช่น my-rule)
พิธีสาร- เลือก Protocol ที่ต้องการ (TCP)
ช่วง Port- ปฏิเสธการเข้าถึง Port ทั้งหมดโดยเว้นฟิลด์นี้ว่างไว้
แหล่งที่มา- เลือกตัวเลือก IP address(es) ที่กำหนดเองและใส่ IP ทีจำเป็นในช่องช่วงที่อยู่ IP(111.111.111.111)
ลำดับความสำคัญ- กำหนดลำดับความสำคัญที่เหมาะสมสำหรับ record นี้ (เช่น 900 ที่จะใช้ก่อนกฎเริ่มต้น)
การดำเนินการ- เลือกตัวเลือก Deny
คลิก Add เพื่อบันทึกและใช้กฎของคุณโดยอัตโนมัติ

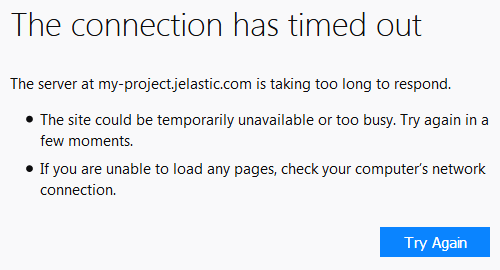

3. ตอนนี้เมื่อพยายามเชื่อมต่อ Node ของคุณจาก IP address111.111.111.111ที่ระบุไว้ ผู้ใช้จะแสดงหน้าต่อไปนี้:

วิธีนี้ทำให้คุณสามารถปฏิเสธการเข้าถึง Container ของคุณจากที่อยู่ IP ใดก็ได้

การจำกัดการเข้าถึงผ่าน SSH

อีกทางเลือกหนึ่งคุณสามารถกำหนดค่ากฎ Firewall สำหรับ Container ของคุณผ่านสถานีปลายทางเมื่อเข้าถึง Node ผ่านประตูเอสเอสเอช

หมายเหตุ:ถึงแม้ว่าการกำหนดค่า Firewall ส่วนใหญ่จะสามารถทำได้ผ่าน User Interface โดยเฉพาะแต่การจัดการผ่าน SSH นั้นจะมีความยืดหยุ่นมากกว่า (เช่น อนุญาตให้กำหนดค่า redirect NAT) กฎดังกล่าวจะไม่ปรากฏในรายการ UI แต่จะมีลำดับความสำคัญสูงกว่า

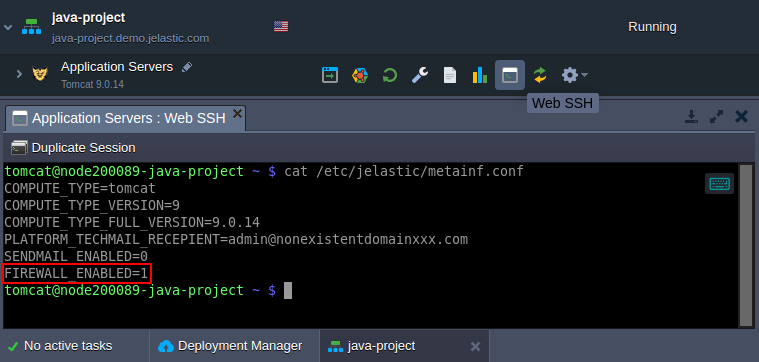

1. วิธีที่ง่ายที่สุดในการเข้าถึง Node ผ่าน SSH คือการเรียก Web SSH ที่เหมาะสมโดยตรงจาก Dashboard - คลิก Node ที่ต้องการเมื่อเชื่อมต่อแล้ว ให้ตรวจสอบไฟล์ /etc/Ruk-Com PaaS/metainf.conf เพื่อให้แน่ใจว่า container firewall ปิดอยู่:

cat /etc/jelastic/metainf.conf

ในตัวอย่างนี้ ParameterFirewall_เปิดใช้งานแล้วควรเท่ากับ "1" หากไม่เป็นเช่นนั้นโปรดติดต่อผู้ให้บริการ Host ของคุณเพื่อขอเปิดใช้งานการป้องกัน Firewall สำหรับบัญชีของคุณ

2. คุณต้องแก้ไขไฟล์/etc/sys กำหนดค่า/iptables-custom.php(เช่น vim editor)

หมายเหตุ:ไฟล์ /etc/sys กำหนดค่า/ip6tables-custom ควรใช้เมื่อทำงานกับ IPv6 rules

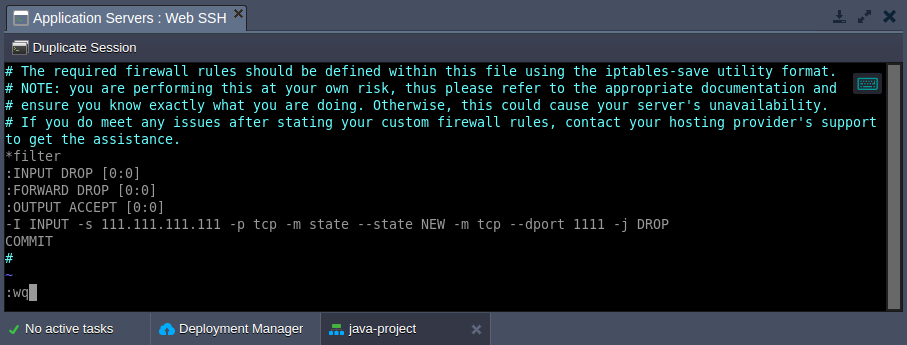

3. ประกาศ firewall rules ที่จำเป็นโดยใช้รูปแบบเครื่องมือ iptables-save ตัวอย่างเช่น ควรใช้รหัสต่อไปนี้เพื่อปฏิเสธการเข้าถึงจาก IP โดยเฉพาะ (เช่น 111.111.111.111):

filter
:INPUT DROP [0:0]
:FORWARD DROP [0:0]
:OUTPUT ACCEPT [0:0]
-I INPUT -s 111.111.111.111 -p tcp -m state --state NEW -m tcp --dport 1111 -j DROP
COMMIT
\#

4. ใช้คำสั่งต่อไปนี้เพื่อใช้การตั้งค่า Firewall แบบกำหนดเองกับกฎ Firewall เริ่มต้นของ Container

sudo /usr/bin/jem firewall fwstart

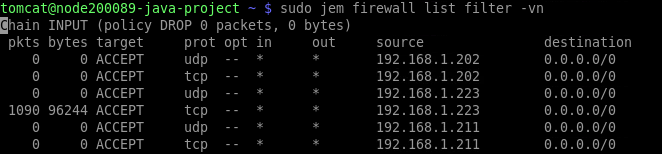

5. ตอนนี้คุณสามารถตรวจสอบรายการกฎ Firewall ที่ทำงานอยู่ในปัจจุบันสำหรับ Container ของคุณได้โดยใช้คำสั่งต่อไปนี้:

sudo jem firewall list {table} {options}

โดยที่:

{ตาราง}- ระบุเป้าหมาย iptable (กรอง, แนท, ยุ่งเหยิง, ดิบ)
{ตัวเลือก}- แสดงรายการ Parameter iptable (ควรใช้)

กฎที่คุณกำหนดเองจะอยู่หลังกฎเริ่มต้น ซึ่งปฏิเสธการเข้าถึง Node ของคุณจาก IP 111.111.111.111

การตั้งค่ากฎผ่าน Ruk-Com PaaS API

ในบางกรณี (เช่น การกำหนด scripts, การทำงานอัตโนมัติ ฯลฯ) คุณอาจต้องกำหนดค่ากฎ Firewall ผ่าน Code คุณสามารถใช้วิธีการที่เหมาะสมจากส่วนของEnvironment > ความปลอดภัยในเอกสาร Ruk-Com PaaS API

เพิ่มกฎ- สร้างกฎใหม่
เพิ่มกฎ- เพิ่มหลายกฎ
แก้ไขกฎ- เปลี่ยน Parameter ของกฎที่มีอยู่
รับกฎ- แสดงรายการของกฎสำหรับ environment
ลบกฎ- ลบกฎ
ลบกฎ- ลบหลายกฎ
ตั้งค่า Firewall เปิดใช้งานแล้ว- เปิด Firewall
ตั้งค่ากฎเปิดใช้งานแล้ว- เปิดใช้งานกฎที่มีอยู่
ตั้งกฎ- แทนที่กฎที่มีอยู่

ด้วยวิธีนี้ การจัดการ Container Firewall จะช่วยให้คุณสามารถควบคุมความพร้อมใช้งานของ Node ในบัญชีของคุณได้อย่างมีประสิทธิภาพ และเพิ่มความปลอดภัยให้ Application อย่างมาก (โดยการกรองการเชื่อมต่อที่ต้องการและไม่ต้องการ)
